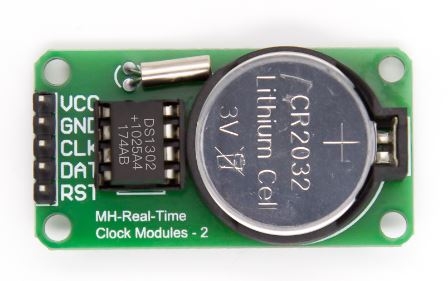

DS 1302는 댈러스가 출시한  슬라이딩 충전시계 칩으로 실시간 시계/ 달력과 31byte의 정적 RAM이 간단한 직렬 인터페이스를 통해 싱글패드와 통신한다.

실시간 시계/ 달력 회로는 초, 분, 시, 일, 주, 월, 연 정보를 제공하며 매월 연수와 국년의 일수는 자동으로 조정됩니다.

시계 조작은 AM/PM의 지시를 통해 24시간 또는 12시간으로 결정할 수 있습니다.

DS1302와 싱글 플레이어 간에는 간단하게 동시 직렬방식으로 통신할 수 있습니다.

(1) RST리셋

(2) I/O 케이블

(3) SCLK 직렬 시계가 필요합니다.

시계/ RAM의 읽기/ 쓰기 데이터는 한 바이트 한 바이트 또는 31바이트의 문자열로 통신합니다.

DS1302 동작 시 출력 매우 낮을 데이터와 ㅊ클럭 정보를 유지했을 때 출력 1mW 이하입니다.

DS1302의 주요 성능

실시간 시계는 2100년 이전의 초, 분, 시, 일, 요일, 월, 연을 계산할 수 있는 능력, 그리고 나라의 연도 조정 능력이 있습니다.

318비트 데이터 저장 RAM

직렬 I-O구식으로 관발수량 적음

넓은 범위 작업 전압 2.0" 5.5V

작동 전류 2.0V시, 300mA보다 작음

클럭이나 RAM데이터를 읽거나 쓸 때 두 가지 전송 방식인 싱글 바이트 전송과 멀티 바이트 전송 문자셋 방식이 있습니다.

8발 DIP 패킹 또는 옵션 8발 SOIC 패킹은 표면에 따라 조립

간편 3선 인터페이스

TTL과 호환 Vcc = 5V

선택 가능한 공업용 온도 범위 -40 ~ 85°C

듀얼 파워 튜브는 주전원 및 백업 전원 공급에 사용
